Un trappe d'accès est un panneau, une porte ou une ouverture intégrée dans les planchers, les plafonds, les murs ou les toits qui permet d'accéder à des espaces cachés - tels que des vides sanitaires, des vides de grenier, des chasses mécaniques ou des zones utilitaires - sans qu'il soit nécessaire de démolir les structures environnantes. La bonne trappe d'accès permet d'économiser des heures de travaux de maintenance coûteux et est légalement requise dans de nombreux codes du bâtiment pour les systèmes mécaniques et électriques dissimulés. Ce guide couvre tous les principaux types, les normes qui les régissent, comment sélectionner la trappe adaptée à votre application et les meilleures pratiques d'installation et de maintenance.
Les trappes d'accès servent de passerelle entre les espaces occupés et les infrastructures cachées. Les vannes d'arrêt de plomberie, les boîtes de jonction électriques, les conduits de CVC et les points d'inspection structurelle dépendent tous de trappes pour l'entretien de routine. Sans eux, chaque appel de maintenance risque de déchirer les surfaces finies, ce qui ajoute des coûts de réparation qui dépassent rapidement le prix initial de la trappe d'un facteur cinq ou plus.
Au-delà de la commodité, les trappes d’accès remplissent des fonctions critiques de sécurité et de code :
Dans les bâtiments commerciaux, le fait de ne pas fournir de trappes d'accès conformes peut entraîner des échecs d'inspection, des retards dans les projets et des amendes substantielles, dépassant parfois 10 000 $ par infraction dans les juridictions où l'application est stricte.
Les trappes d'accès sont classées principalement en fonction de leur emplacement de montage et des exigences de performance de cet environnement. Comprendre ces catégories est le point de départ de chaque décision de spécification.

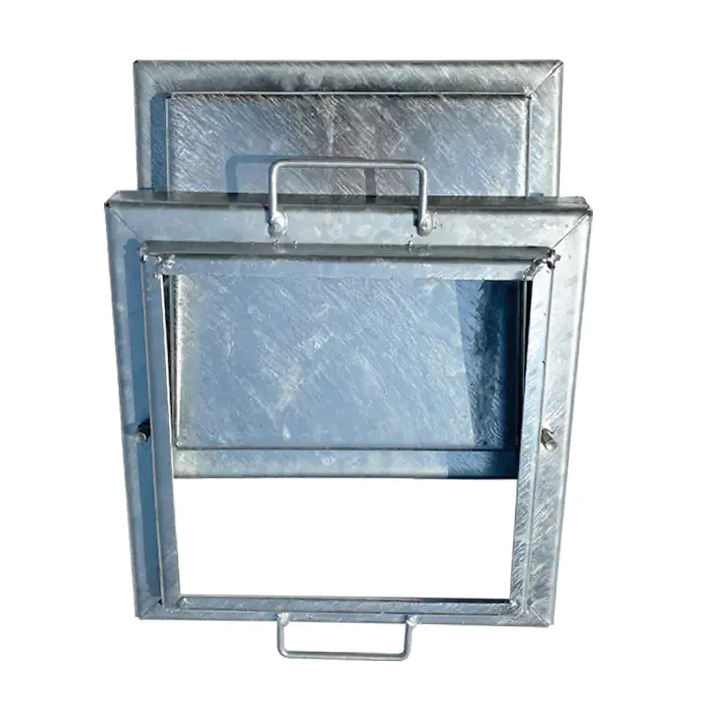

Les trappes de sol sont conçues pour résister à la circulation piétonnière et, dans les environnements industriels, aux charges des chariots élévateurs. Ils sont fabriqués avec des couvercles encastrés afin qu'ils affleurent la surface environnante. Les matériaux de cadre courants comprennent l'acier galvanisé à chaud (pour les zones extérieures ou humides) et l'aluminium (pour les applications sensibles au poids). Une trappe de sol standard à un vantail pour un bâtiment commercial mesure généralement 24 × 24 pouces, bien que des tailles personnalisées allant jusqu'à 96 × 96 pouces soient disponibles pour l'accès aux gros équipements.

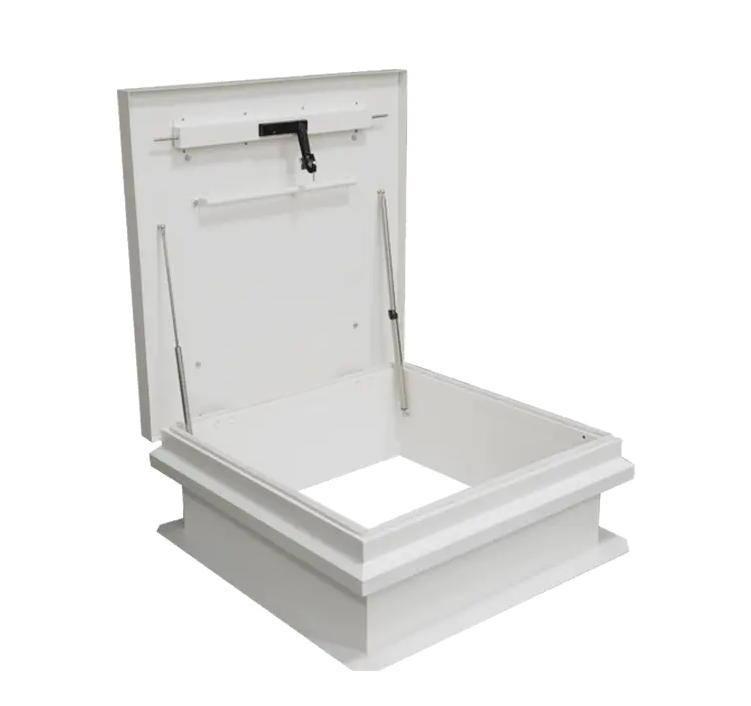

Les trappes de toit offrent un accès sûr et résistant aux intempéries aux toits pour l'entretien du CVC, l'entretien des antennes et les sorties de secours. Ils doivent être étanches, à rupture de pont thermique pour éviter la condensation et suffisamment solides pour résister au soulèvement du vent. ANSI/SPRI WH-1 est la norme industrielle en matière de résistance au soulèvement par le vent sur les trappes de toit. Une trappe de toit bien spécifiée comprend un mécanisme d'assistance à ressort de compression : la plupart des modèles maintiennent la porte ouverte à 75° avec un bras de maintien conçu pour des vents allant jusqu'à 50 mph.
Ces panneaux sont utilisés pour atteindre les composants dissimulés de plomberie, d’électricité et de CVC dans les intérieurs résidentiels et commerciaux. Les cadres en perles de cloison sèche permettent au panneau d'être plâtré à ras et peint pour correspondre au mur environnant, ce qui les rend presque invisibles. Les tailles résidentielles standard incluent 12 × 12 pouces, 14 × 14 pouces et 22 × 30 pouces (ce dernier est le minimum recommandé pour l'entrée du personnel selon la plupart des codes).
Les trappes coupe-feu sont testées selon les normes UL 10B (pression positive) ou UL 10C (pression neutre) et se voient attribuer des valeurs horaires – généralement 1 heure ou 1,5 heure – correspondant à l'assemblage environnant. Ils intègrent des joints intumescents qui se dilatent à des températures élevées pour empêcher la propagation de la fumée et des flammes. L'installation d'un panneau non classé dans un assemblage coupe-feu constitue une violation du code qui peut annuler la liste complète de l'assemblage.
Utilisées dans les bâtiments économes en énergie et les applications dans les climats froids, ces trappes sont dotées de joints périmétriques continus et de noyaux d'isolation rigides avec des valeurs R allant généralement de R-5 à R-20. Dans les projets de maisons passives ou à émissions nettes nulles, une trappe de grenier non isolée peut représenter une part disproportionnée de la perte de chaleur totale. Des études montrent qu'une seule trappe non isolée de 22 × 30 pouces peut perdre autant de chaleur qu'une section de mur non isolée de 9 pieds carrés.
| Tapez | Emplacement typique | Norme clé | Gamme de tailles communes | Charge nominale typique |
|---|---|---|---|---|
| Trappe de plancher | Tabliers en béton/acier | ANSI A117.1, IBC | 24×24 pouces – 96×96 pouces. | 300 à 2 500 livres |
| Trappe de toit | Toits plats / à faible pente | ANSI/SPRI WH-1 | 24×36 pouces – 36×60 pouces. | Soulèvement dû au vent |
| Panneau de mur/plafond | Cloison sèche / plâtre | BAC 1209 | 6 × 6 po – 48 × 48 po. | N/A (non structurel) |
| Trappe coupe-feu | Assemblages coupe-feu | UL10B/UL10C | 12×12 po – 36×36 po. | Cote 1h/1h30 |
| Trappe isolée | Grenier/espaces froids | IECC, ASHRAE 90.1 | 22×30 pouces – 30×54 pouces. | R-5 à R-20 |
Choisir la mauvaise trappe entraîne des violations de code, une panne prématurée ou un accès inadéquat. Évaluez les facteurs suivants avant de spécifier un produit.
Les trappes de plancher dans les zones piétonnes nécessitent une capacité de charge utile minimale de 300 lb. Les zones réservées aux véhicules nécessitent des trappes conçues pour le chargement sur autoroute H-20 (jusqu'à 32 000 lb par essieu). Spécifiez toujours la classe de charge avant la taille, car la profondeur du cadre structurel varie considérablement d'une classification à l'autre.
Le choix du matériau dépend de l'environnement d'exposition :
Pour l'accès du personnel, l'ouverture dégagée (et non le diamètre extérieur du cadre) doit être d'au moins 22 × 30 pouces selon l'IBC et la plupart des codes juridictionnels. L’accès à l’équipement doit être dimensionné autour du plus grand composant qui doit passer – ajoutez un minimum de 4 pouces de dégagement de tous les côtés de l’enveloppe de l’équipement. Mesurez soigneusement l’ouverture brute ; les brides du cadre ajoutent généralement 2 à 4 pouces par côté à la taille nominale de la trappe.
Les trappes d'accès dans les zones publiques ou semi-publiques doivent être dotées d'un matériel inviolable. Les options incluent des serrures à cylindre à clé, des serrures à ressort et des moraillons pour cadenas. Dans les infrastructures critiques (traitement des eaux, sous-stations électriques), les trappes intègrent fréquemment des mécanismes de double verrouillage et des bords anti-levier. Pour les trappes de toit soumises à des exigences de sortie, le matériel anti-panique qui s'ouvre de l'intérieur sans clé est obligatoire en vertu de la section IBC 1010.
Dans les bâtiments climatisés, une trappe non isolée constitue une pénalité énergétique directe. Pour être conformes à la norme ASHRAE 90.1-2022, les trappes de grenier et de vide sanitaire dans les zones climatiques 3 à 8 doivent respecter les valeurs d'isolation minimales qui correspondent désormais à l'ensemble environnant. Les trappes acoustiques – avec des indices STC compris entre 35 et 52 – sont spécifiées pour les studios d'enregistrement, les établissements médicaux et les salles de serveurs où l'isolation acoustique est essentielle.
Même une trappe bien spécifiée échouera prématurément ou créera des risques pour la sécurité si elle est mal installée. Suivez ces directives pour des performances fiables à long terme.
L'ouverture brute doit être carrée et d'aplomb jusqu'à 1/8 po sur 4 pi. Les bordures en béton pour les trappes de sol doivent durcir pendant au moins 28 jours avant la prise du cadre, ou utiliser un coulis sans retrait pour combler les espaces. Pour les trappes de toit, la hauteur du trottoir doit être d'au moins 8 po au-dessus de la surface finie du toit, conformément aux directives de la NRCA, pour empêcher l'intrusion d'eau.
Unchor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.
La cause la plus fréquente des fuites des trappes de toit est une mauvaise intégration avec la membrane de toiture plutôt qu’une trappe défectueuse. La membrane doit chevaucher la bordure selon les exigences du fabricant de la toiture – généralement un pied vertical d'au moins 6 pouces. Appliquez du ruban adhésif sur tous les coins et coutures. Ne comptez jamais uniquement sur le calfeutrage pour sceller le joint entre la bordure et le pont.
Après l'installation, testez chaque composant opérationnel :
Les trappes d'accès sont souvent négligées lors de l'entretien de routine des bâtiments, ce qui entraîne des charnières grippées, des cadres corrodés et des joints compromis, le tout découvert au pire moment possible. Un programme d’inspection structuré évite les pannes d’urgence.
Remplacez une trappe lorsque : le cadre présente une corrosion traversante ou une déformation structurelle ; la porte ne ferme plus à plat après le réglage de la quincaillerie ; l'étiquette de classement au feu est manquante ou illisible (l'ensemble perd sa homologation UL) ; ou la trappe est antérieure aux exigences du code actuel pour votre occupation. Le coût de remplacement d'une trappe commerciale standard – généralement entre 200 et 1 500 dollars selon le type et la taille – est bien inférieur à l'exposition en responsabilité d'une unité non conforme ou en panne.
Les entrepreneurs et gestionnaires d’installations expérimentés sont toujours confrontés aux mêmes erreurs récurrentes. Les connaître à l’avance évite des retouches coûteuses.
Dans la construction résidentielle, les emplacements de trappes les plus critiques sont le grenier (ouverture libre minimale de 22 × 30 po selon IRC R807.1), le vide sanitaire (minimum 18 × 24 po selon IRC R408.4) et les panneaux d'accès à la salle de bain ou à la cuisine derrière les vannes de plomberie. Les trappes de grenier isolées avec une valeur R correspondant à l'isolation environnante réduisent les pertes de chaleur et sont de plus en plus exigées par les codes énergétiques dans les zones climatiques 4 et supérieures.
Les bâtiments plus grands s'appuient sur une matrice coordonnée de trappes planifiées lors de la phase de conception. Les ingénieurs en mécanique précisent généralement l'emplacement des trappes sur les plans de plafond réfléchi et les plans d'étage dans le cadre des documents contractuels. Un hôpital de taille moyenne, par exemple, peut contenir plus de 200 panneaux d'accès individuels desservant les systèmes de plomberie, de gaz médicaux, d'électricité et de CVC, chacun étant sélectionné pour répondre aux exigences de performance de son ensemble environnant.
Les usines de traitement des eaux usées, les centrales électriques et les tunnels utilisent des trappes de sol robustes conçues pour résister à une circulation piétonnière constante, à l'exposition aux produits chimiques et parfois aux charges de véhicules. Des canaux de drainage encastrés autour du cadre empêchent l'infiltration d'eau. Dans les scénarios d'entrée dans un espace confiné (CSE) réglementés par OSHA 1910.146, les dimensions de l'ouverture de la trappe et la géométrie d'approche doivent permettre l'entrée avec un EPI complet, y compris un appareil respiratoire autonome.
