Guide des panneaux d'accès rectangulaires : tailles, matériaux et conseils d'installation

Un panneau d’accès rectangulaire est l’un des chevaux de bataille silencieux de la construction moderne. Il s'encastre dans un mur ou un plafond, n'attire presque pas l'attention et évite un jour à une équipe de maintenance d'avoir à percer un trou dans une surface finie juste pour atteindre une vanne, un registre ou une boîte de jonction. Nous fabriquons ces panneaux depuis 2005, et les questions que nous entendons de la part des acheteurs, des entrepreneurs et des ingénieurs sont remarquablement cohérentes : de quelle taille ai-je besoin, quel matériau dois-je choisir, doit-il être résistant au feu et comment entre-t-il réellement en place ?

Ce guide répond à ces questions dans un langage simple. Que vous soyez un importateur établissant un catalogue, un entrepreneur fixant le prix d'un aménagement hôtelier ou un ingénieur vérifiant un cahier des charges, les mêmes principes s'appliquent. Obtenez le cadre, le vantail et la taille de l'ouverture corrects, et le reste du travail se déroulera sans problème.

Qu'est-ce qu'un panneau d'accès rectangulaire ?

Dans sa forme la plus simple, un panneau d'accès rectangulaire est une ouverture encadrée avec une porte battante, coulissante ou amovible qui donne un accès contrôlé aux services dissimulés du bâtiment. Le rectangle domine les travaux de murs et de plafonds car il suit les modules dans lesquels les plaques de plâtre, les plaques de plâtre et les dalles de plafond suspendu sont réellement installées.

Chaque panneau, aussi simple soit-il, se résume à cinq parties :

• Un cadre qui se fixe au mur, au plafond ou au conduit.
• Une porte ou un vantail, qui peut être en métal massif, en plaques de plâtre ou en composite.
• Un système de charnières, dissimulées, style piano ou entièrement amovibles.
• Une serrure ou un loquet, depuis un verrou à poussée de base jusqu'à un verrou à came à clé.
• Composants d'étanchéité tels que bandes intumescentes, joints acoustiques ou joints contre l'humidité.

Deux familles comptent le plus dans la pratique. Les panneaux montés en surface reposent sur la face finie et sont idéaux pour les travaux de rénovation. Les panneaux dissimulés, souvent décrits comme des cadres photo ou des cadres perlés, sont plâtrés ou écrêtés de sorte que seule une fine ligne d'ombre reste visible. Les deux sont produits sous forme d’unités rectangulaires standard dans une large gamme de tailles d’ouverture.

Choisir le bon matériau

La sélection des matériaux détermine le poids, la durabilité, le coût et le comportement du panneau dans un compartiment coupe-feu ou une pièce humide. Le tableau ci-dessous résume les quatre options que nous proposons le plus souvent aux acheteurs en gros et aux acheteurs de projets.

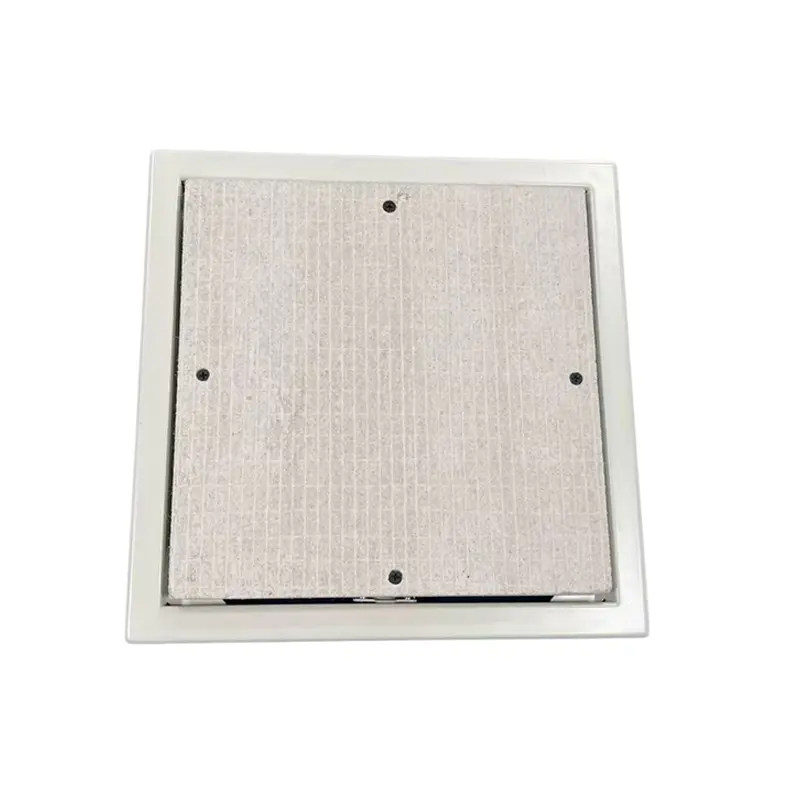

Porte d'accès SS-AP001 SS-AP001 Finlande porte d'accès aux ventes chaudes Voir le produit →

L'acier reste le choix par défaut pour les travaux commerciaux car il accepte le revêtement en poudre, maintient une serrure de manière fiable et peut être intégré dans un assemblage coupe-feu testé. L’aluminium l’emporte là où le poids, la résistance à la corrosion ou une finition architecturale épurée comptent davantage. Si vous comparez ces deux éléments, notre ventilation technique de panneaux d'accès en acier ou en aluminium couvre en détail le calibre, les revêtements, le comportement de charge et le coût par unité.

Dimensionnement d'un panneau d'accès rectangulaire

La taille est le point où la plupart des projets échouent, et presque toujours pour la même raison : le panneau est choisi avant que quiconque mesure l'équipement qui doit le traverser. Un panneau d'accès n'est pas un revêtement décoratif. Il doit admettre une main humaine, un outil, un filtre ou un ensemble de pompe complet, et il doit laisser suffisamment d'espace pour que cet élément puisse bouger une fois à l'intérieur.

Parcourez ces points avant de fixer une taille :

1. Mesurez le composant le plus large et le plus haut qui doit passer à travers l'ouverture, puis ajoutez un espace de travail de tous les côtés.
2. Vérifiez la profondeur derrière la face finie, y compris l'isolation, les poteaux et tous les conduits proches de la surface.
3. Confirmez la taille de l'ouverture structurelle, et non la taille de la face visible, car les cadres diffèrent entre les modèles montés en surface et dissimulés.
4. Décidez de la direction d’ouverture ou de levage de la porte et assurez-vous que rien ne la bloque.
5. Enregistrez l'accumulation du mur ou du plafond, car l'épaisseur du plâtre modifie le résultat final.

Les tailles rectangulaires standard couvrent la plupart des besoins, mais les projets avec des tolérances serrées aboutissent généralement à une unité personnalisée. Notre page de référence sur tailles et dimensions des panneaux d'accès définit les modules communs, les plages de tolérance et les chiffres d'ouverture structurelle sur lesquels nous travaillons en production.

Classement incendie, acoustique et humidité

Une fois la taille et le matériau réglés, trois questions de performances décident de la spécification finale.

Performance au feu

Un panneau d'accès coupe-feu n'est pas simplement un panneau en acier auquel est joint un certificat. Cela dépend du cadre, du joint intumescent, du matériel de charnière et de loquet, ainsi que du substrat sur lequel il est installé, tous testés ensemble en tant que système. Les panneaux conçus pour un compartiment d'une heure ne fonctionneront pas de cette façon s'ils sont installés dans un mur non testé ou si le joint est endommagé lors du plâtrage. Conservez les documents de certification avec le dossier de projet, car le contrôle des bâtiments vous les demandera.

Panneau d'accès coupe-feu SS-AP111 PANNEAU D'ACCÈS COUPE-FEU NOUVEAU DESIGN Voir le produit →

Performances acoustiques

Les panneaux insonorisés sont importants dans les hôtels, les hôpitaux et les immeubles résidentiels, où un panneau au-dessus de la porte d'une chambre peut annuler silencieusement les performances d'une cloison entière. Recherchez un joint d'étanchéité autour du cadre et un noyau solide ou rempli de minéraux plutôt qu'une feuille creuse.

Humidité et hygiène

Dans les salles de bains, les cuisines et les locaux techniques, choisissez un noyau résistant à l'humidité ou une feuille métallique revêtue. Pour les projets de soins de santé, des surfaces lisses et faciles à essuyer et un mécanisme de verrouillage étanche sont plus importants que l'apparence du panneau.

Installation dans les cloisons sèches, le plâtre et les plafonds suspendus

Le montage d'un panneau est simple lorsque l'ouverture a été correctement préparée, et frustrant dans le cas contraire. La séquence ci-dessous est celle que nous recommandons aux équipes d’installation.

1. Marquez l'ouverture structurelle à partir du dessin d'installation du panneau, puis coupez légèrement à l'intérieur de la ligne et coupez pour l'ajuster.
2. Ajoutez un cadre ou des caboches autour de l'ouverture afin que le cadre ait un substrat solide et carré sur lequel fixer.
3. Présentez le cadre dans l'ouverture, vérifiez qu'il est de niveau et affleurant, puis fixez-le avec les vis fournies à l'espacement recommandé.
4. Pour les panneaux dissimulés, enduisez ou enduisez le bord des moulures et laissez la finition durcir avant d'ouvrir la porte.
5. Ajustez la charnière et le loquet pour que la porte se ferme avec une pression uniforme, puis testez la serrure plusieurs fois.
6. Protégez le panneau pendant les opérations restantes et retirez le film de protection uniquement lors de la remise.

Les panneaux de plafond méritent une attention particulière, car la gravité agit contre la charnière et chaque loquet est soumis à une charge. Les feuilles plus lourdes nécessitent un cadre plus solide et, dans de nombreux cas, une chaîne de sécurité.

Où des panneaux d'accès rectangulaires sont utilisés

La demande provient d’un éventail étonnamment large de bâtiments, et chacun a tendance à donner la priorité à des caractéristiques différentes.

• Les établissements de santé, où l'hygiène, les surfaces faciles à nettoyer et un verrouillage fiable sont essentiels.
• Les hôtels, où les salles de bains des chambres ont besoin de panneaux calmes et affleurants et les locaux techniques ont besoin de plus grandes ouvertures de service.
• Installations CVC, où les portes d'accès aux conduits permettent le changement des filtres, le réglage des registres et le nettoyage.
• Bureaux commerciaux et commerces de détail, où les vides du plafond cachent le câblage, les vannes et les commandes.
• Blocs résidentiels, où les colonnes montantes et les compteurs nécessitent un accès pour inspection périodique.
• Installations industrielles, où des panneaux de calibre plus épais tolèrent des ouvertures fréquentes.

Panneau d'accès coulissant en aluminium SA-AP320 PANNEAU D'ACCÈS EN ALUMINIUM OUVERT COULISSANT SA-AP320 Voir le produit →

Dans tous ces éléments, la même règle s'applique : le panneau doit être spécifié au stade de la conception et non ajouté une fois les finitions terminées.

Approvisionnement en gros, options MOQ et OEM

Pour les importateurs et les distributeurs, les questions commerciales suivent généralement les questions techniques. Les quantités minimales de commande dépendent du matériau, de la finition et du fait que le panneau soit de taille standard ou une construction personnalisée ; une série d'unités galvanisées standard est naturellement plus facile à planifier qu'une commande mélangée de couleurs thermolaquées en cinq tailles.

Le contrôle qualité est le domaine dans lequel une visite d’usine s’avère rentable. Demandez par écrit les étapes d'inspection, le plan d'échantillonnage et la norme de défaut avant de passer la commande, afin que les deux parties mesurent par rapport au même document lors de l'inspection avant expédition. Les acheteurs qui souhaitent que leur propre marque soit apposée sur le carton, l'étiquette ou la feuille elle-même devraient augmenter les exigences OEM dès le début, car l'outillage, les plaques d'impression et les illustrations d'emballage augmentent tous les délais de livraison.

Nous fabriquons à Deqing, Zhejiang, sur une usine d'environ 30 000 mètres carrés, travaillons selon un système de qualité ISO 9001 et expédions dans plus de 90 pays. Si votre projet nécessite un panneau d'accès rectangulaire qui ne fait pas partie de la gamme standard, notre équipe d'ingénierie peut généralement adapter un cadre existant plutôt que de repartir d'une feuille blanche.

Obtenir la bonne spécification du premier coup

Une trappe d'accès rectangulaire coûte très peu par rapport aux services qu'elle protège, mais c'est pourtant l'élément le plus souvent choisi à la dernière minute. Prendre une heure au stade de la conception pour confirmer la taille de l'ouverture, le matériau, les exigences en matière d'incendie ou d'acoustique et les détails d'installation permettra d'économiser bien plus que cela sur site. Si vous ne savez pas quel panneau convient à une configuration murale ou à un compartiment particulier, envoyez-nous le dessin et les exigences de performance — nous vous dirons honnêtement lequel de nos cadres convient et lequel ne le fait pas.
