Comment faire correspondre les tailles des panneaux d'accès aux installations au plafond, au mur et au sol

Tailles des panneaux d'accès ne sont pas interchangeables entre les installations au plafond, au mur et au sol. Chaque type de surface impose un ensemble différent de contraintes structurelles (espacement central de la charpente, profondeur du vide, capacité de charge et mécanisme d'ouverture) qui déterminent la taille maximale et minimale viable du panneau avant qu'une seule mesure ne soit prise. Se tromper de taille coûte plus cher que le panneau lui-même : un panneau trop grand pour être placé entre les solives, trop petit pour un accès manuel ou trop profond pour un vide de plafond peu profond nécessite de le retirer et de le réorganiser, souvent une fois la finition environnante terminée. Ce guide couvre la logique de dimensionnement pour chaque type d'installation.

Pourquoi la surface d'installation modifie la Taille du panneau d'accès Décision

La même taille nominale de panneau, par exemple 300 × 300 mm, se comporte très différemment selon l'endroit où il est installé. Un panneau mural de cette taille se place confortablement entre des montants espacés de 400 mm. Le même panneau dans un plafond avec un espacement des solives de 300 mm ne laisse aucune place à la bride du cadre pour s'ancrer dans une charpente solide. Et dans une application au sol, 300 × 300 mm est généralement trop petit pour permettre une entrée sûre du corps – un sol de taille complètement différente.

Le point de départ correct est toujours la surface d'installation – et non le catalogue nominal de panneaux – car chaque surface définit les contraintes dans lesquelles le panneau doit s'adapter.

Tailles des panneaux d'accès au plafond : Poids, profondeur du vide et sécurité

Les installations au plafond introduisent deux contraintes qui ne s'appliquent pas aux murs : le panneau et son incrustation doivent être suffisamment légers pour ne pas stresser la structure du plafond, et la profondeur du cadre doit s'adapter au vide du plafond sans entrer en contact avec les services au-dessus du plafond.

La largeur maximale des panneaux est limitée par l’espacement des solives. Dans la construction résidentielle et commerciale standard, les solives sont placées à des intervalles de 400 mm ou 600 mm. L'ouverture du panneau doit être entièrement située entre deux solives, ce qui signifie que la largeur maximale utilisable du panneau est généralement de 350 mm dans une travée de solives de 400 mm, une fois prises en compte les tolérances de charpente et le chevauchement des ailes du cadre. Lorsqu'un panneau de plafond plus grand est requis, des planches à rainurer doivent être installées entre les solives pour créer un cadre structurel avant que le panneau puisse être installé.

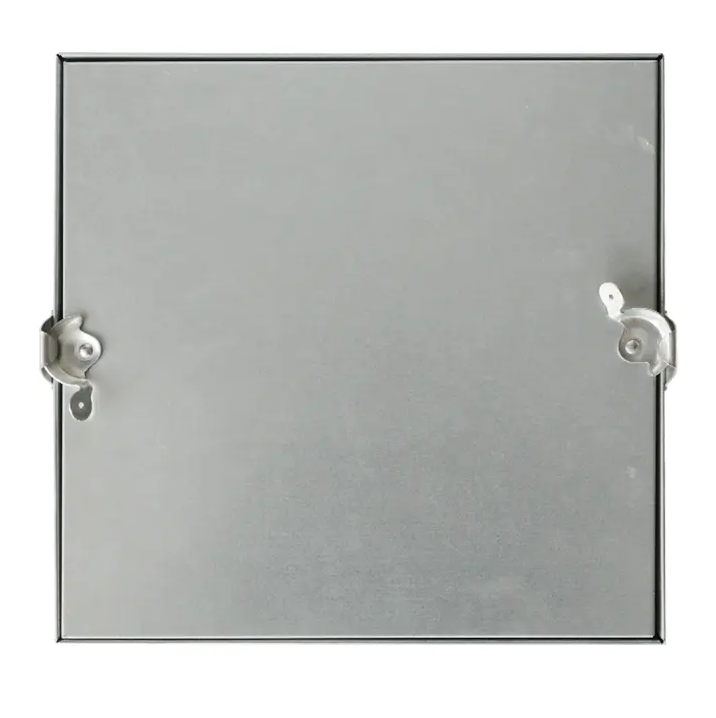

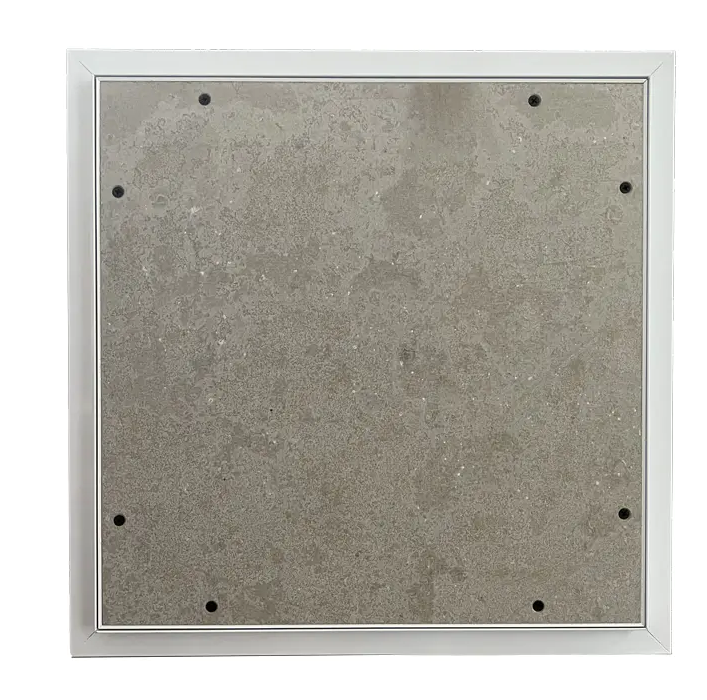

Tailles standards des panneaux de plafond pour les plafonds en plaques de plâtre et en plaques de plâtre suspendus, les dimensions varient de 200 × 200 mm pour les petits accès aux capteurs CVC jusqu'à 600 × 600 mm pour les zones de service plus grandes. 600 × 600 mm est la limite supérieure pratique pour les panneaux d'accès montés au plafond : au-dessus de cette taille, le poids du panneau et la charge structurelle deviennent des considérations techniques importantes. Sur les panneaux de 400 × 400 mm et plus installés au plafond, un crochet de sécurité ou un câble de retenue est nécessaire pour empêcher la porte de s'ouvrir complètement lors d'un accès par le bas. Shunshi panneaux de plafond en aluminium incluez un crochet de sécurité intégré sur les grandes tailles précisément pour cette raison.

La profondeur du cadre doit également être confirmée avant de commander. Un cadre de panneau de plafond plus profond que le vide entre la surface finie du plafond et la structure au-dessus empêchera la bride du cadre de s'affleurer - un problème qui ne devient visible qu'une fois le panneau en main sur place.

Tailles des panneaux d'accès muraux : Contraintes de cadrage et dégagement des tâches

Les installations murales offrent une plus grande flexibilité de dimensionnement que les plafonds, car la charge structurelle est moins importante et les centres de charpente sont plus prévisibles. Les deux variables qui déterminent le bon taille du panneau d'accès mural sont l'espacement des centres de charpente et la tâche de maintenance que le panneau doit prendre en charge.

Les centres d'encadrement définissent la largeur maximale du panneau. Dans les murs à montants standards espacés de 400 mm, l'ouverture utilisable entre les montants est d'environ 360 à 370 mm. Un panneau de 300 × 300 mm s'adapte confortablement avec une marge des deux côtés ; un panneau de 400 × 400 mm peut nécessiter que l'ouverture brute soit encadrée avec des encoches. Confirmez l’espacement des montants sur place avant de finaliser la taille – ceci est particulièrement important dans les installations de rénovation où la charpente n’est pas visible.

L'autorisation des tâches définit la taille minimale. Le panneau doit être suffisamment grand pour qu'une main et un outil puissent actionner le composant situé derrière lui, et pas seulement assez grand pour le voir. À titre de guide pratique :

300 × 300 mm est la spécification par défaut pour la majorité des points d'accès muraux commerciaux. Pour une description complète de la façon dont la taille des panneaux muraux correspond aux contraintes de charpente et au type d'incrustation, consultez le guide des tailles des panneaux d'accès .

Tailles des panneaux d'accès au sol : la capacité de charge passe en premier

Les panneaux d'accès au sol fonctionnent selon une logique de dimensionnement totalement différente car la principale contrainte n'est pas l'encadrement ou le dégagement visuel - c'est capacité de charge . Un panneau de plancher doit supporter la circulation piétonnière, les charges d'équipement et, dans certains cas, les charges de véhicules, tout en maintenant une surface plane et en fournissant un accès fiable aux services situés sous le plancher.

Les considérations relatives au dimensionnement des panneaux de sol diffèrent de celles des murs et des plafonds de trois manières principales. Premièrement, le panneau doit être suffisamment grand pour permettre l'entrée du corps si l'accès du personnel au sous-plancher est requis — généralement 600 × 600 mm minimum pour l'accès d'une seule personne avec des outils. Deuxièmement, le cadre structurel doit être encastré dans le substrat du sol afin que la surface de la porte affleure la finition du sol environnant – la spécification d'un panneau de sol monté en surface où un ajustement encastré est requis produit un risque de trébuchement. Troisièmement, la capacité de charge doit être confirmée par rapport à l'utilisation prévue du sol : les couloirs réservés aux piétons, les cuisines commerciales avec circulation de chariots et les planchers de locaux techniques avec des charges d'équipement nécessitent chacun des panneaux évalués différents.

Contrairement aux panneaux de mur et de plafond, les panneaux d'accès au sol sont moins susceptibles d'utiliser une construction standard avec incrustation de cloisons sèches : la face de la porte utilise généralement une plaque d'acier ou une plaque à carreaux assortie à la finition du sol environnant, avec un anneau de levage encastré plutôt qu'un mécanisme de verrouillage.

Foire aux questions

Quelle est la taille de panneau d’accès la plus courante pour les installations murales ?

300 × 300 mm (12" × 12") est la taille la plus largement spécifiée dans les installations murales commerciales, couvrant la majorité des exigences d'accès aux vannes de plomberie et aux boîtes de jonction électriques. Il s'adapte confortablement à l'espacement standard des goujons de 400 mm et offre suffisamment d'espace pour permettre l'accès d'une seule main à la plupart des composants de service. Pour les commandes CVC ou les composants plus grands nécessitant un accès à deux mains, 400 × 400 mm est la norme.

Quelle est la taille maximale d’un panneau d’accès au plafond ?

600 × 600 mm est la limite supérieure pratique pour panneaux d'accès montés au plafond dans les plafonds en plaques de plâtre standard ou en plaques de plâtre suspendus. Au-dessus de cette taille, le poids du panneau et la charge structurelle nécessitent une évaluation technique. Les panneaux de 400 × 400 mm et plus installés au plafond doivent inclure un crochet de sécurité ou un câble de retenue pour empêcher la porte de s'ouvrir complètement. Confirmez toujours l'espacement des solives avant de commander : la largeur du panneau doit s'adapter à la baie des solives, et les panneaux plus grands nécessiteront l'installation de planches à rainurer entre les solives.

Le même panneau d'accès peut-il être utilisé dans un mur et un plafond ?

Le même produit de panneau peut être installé au mur et au plafond, mais l'orientation des charnières et les exigences de sécurité diffèrent. Pour une installation au plafond, la charnière doit être positionnée de manière à ce que la porte pivote vers l'installateur lorsqu'elle y est accessible par le bas. Les panneaux de 400 × 400 mm et plus placés au plafond nécessitent un mécanisme de retenue de sécurité — soit un crochet de sécurité intégré, soit un câble de retenue séparé — qui n'est pas requis pour le même panneau installé dans un mur. Confirmez ces exigences avec la fiche technique du produit avant de spécifier un seul type de panneau sur les deux surfaces. Pour plus de conseils sur l'adaptation du bon type de panneau à la bonne surface, consultez le guide de sélection du panneau d'accès .
