Comment les panneaux d'accès doivent-ils être placés dans les bâtiments commerciaux et l'entretien du site ?

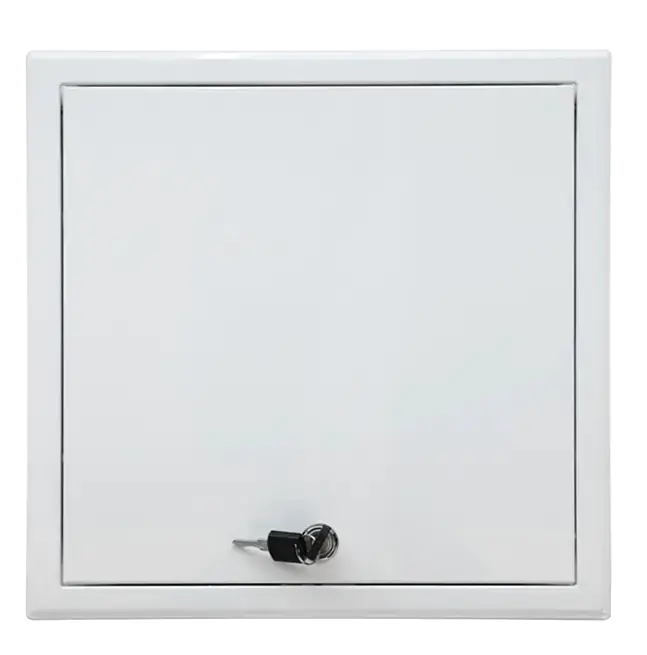

Un panneau d'accès ne fait son travail que s'il arrive au bon endroit. Un panneau doté d'une excellente quincaillerie et d'une finition parfaitement affleurante reste un problème s'il est installé à six pouces de la vanne qu'il est censé servir, ou si une étagère fixe finit par être boulonnée devant lui un mois après la remise. Le placement est un problème de coordination autant qu'un problème de sélection de produits – et il est généralement décidé bien avant que le panneau lui-même ne soit commandé.

Cet article examine comment planifier l'emplacement des panneaux d'accès lors d'une construction commerciale, ce qu'il faut vérifier avant la fermeture des murs et des plafonds, et comment les décisions d'emplacement affectent les équipes de maintenance une fois le bâtiment utilisé.

1. Le placement commence au stade de la planification – avant la fermeture des murs et des plafonds

Les emplacements des panneaux d'accès doivent être tirés directement des dessins MEP (mécanique, électricité, plomberie), et non décidés sur place après coup. Une fois les cloisons sèches posées, les dalles de plafond posées ou les travaux de carrelage terminés, déplacer ou ajouter un panneau devient beaucoup plus coûteux et perturbateur que de le spécifier correctement du premier coup.

C'est pourquoi le placement des panneaux d'accès fonctionne mieux en tant que décision coordonnée entre l'entrepreneur général, les sous-traitants MEP concernés et l'architecte ou le concepteur officiel - plutôt qu'en tant que décision laissée au dernier corps de métier qui ferme le mur. Sur les projets où cette coordination intervient tardivement, il est courant de voir des panneaux ajoutés après coup, dans un endroit techniquement accessible mais pas vraiment pratique pour l'équipement derrière.

2. La logique de placement diffère selon le type de système

L’endroit où un panneau doit aller – et quelle doit être sa taille – dépend de ce qu’il dessert :

• Systèmes CVC : Les panneaux sont généralement placés à proximité des registres, des clapets coupe-feu/fumée et des points d'accès aux serpentins, dimensionnés pour permettre à un technicien d'atteindre et d'entretenir le composant, et pas seulement de l'apercevoir.
• Plomberie : Les panneaux se placent au niveau des vannes d'arrêt, des nettoyages et des emplacements de siphons – des endroits où un plombier a besoin d'un accès à la fois visuel et pratique, parfois avec des outils.
• Électrique : Les boîtes de jonction, les équipements basse tension et les composants similaires nécessitent des panneaux dimensionnés et positionnés de manière à ce qu'un électricien puisse travailler sans retirer les finitions environnantes.
• Protection incendie : Les vannes de régulation des gicleurs et les composants d'alarme incendie associés nécessitent généralement un placement de panneau permettant un accès rapide et sans obstruction en cas d'urgence, et pas seulement un accès de routine.

Chacun de ces systèmes a des attentes différentes quant au dégagement et à la marge de manœuvre dont un technicien a besoin devant le panneau - ce qui est un détail qui mérite d'être confirmé auprès du secteur concerné plutôt que de supposer qu'une solution d'accès unique convient à chaque système.

3. Considérations techniques concernant l'emplacement d'un panel

Quelques facteurs pratiques déterminent la décision de placement réelle :

• Libérez de l’espace devant le panneau. La zone située directement devant le panneau doit rester utilisable : suffisamment d'espace pour qu'une personne puisse ouvrir la porte, entrer et travailler, sans qu'un conduit, un élément structurel ou un luminaire intégré ne gêne.
• Hauteur et portée. Les panneaux desservant des équipements nécessitant une opération manuelle régulière (vannes, registres) sont généralement placés à une hauteur facilement accessible sans échelle pour les tâches courantes, tandis que les panneaux destinés à un accès moins fréquent peuvent être plus hauts.
• Montage au mur ou au plafond. Les panneaux montés au plafond doivent tenir compte de ce qui se trouve au-dessus de la grille du plafond (conduits, conduits, tuyauterie de gicleurs) afin que l'ouverture s'aligne réellement avec le composant qu'elle est censée atteindre. Les panneaux muraux doivent tenir compte de l’espacement et du blocage des montants.
• Dimensionnement déterminé par l'équipement, pas par l'habitude. Le panneau doit être suffisamment grand pour desservir ce qui se trouve derrière lui : une vanne qui nécessite occasionnellement l'accès à un outil nécessite plus d'espace qu'une boîte de jonction rarement ouverte. Sous-dimensionner un panneau pour économiser sur le coût ou l'espace mural est l'une des erreurs de placement les plus courantes, car cela ne fait généralement que déplacer le coût vers une modification future.

4. Coordonner le placement avec tout le reste dans l'espace

Les emplacements des panneaux d'accès doivent être vérifiés par rapport à d'autres éléments dans la même zone avant que l'installation ne se verrouille :

• Charpente structurelle, blocage et isolation pouvant être placés exactement là où un panneau a été prévu
• Têtes de gicleurs, luminaires et diffuseurs qui pourraient se retrouver trop près d'une ouverture de panneau
• Acheminement des conduits qui change après la conception initiale, qui peut se déplacer là où un registre ou un serpentin aboutit réellement

Il convient également de réfléchir à la manière dont l’espace fini sera utilisé. Les panneaux placés correctement sur les dessins finissent parfois bloqués dans la pratique – derrière des étagères fixes, des armoires intégrées, une signalisation ou un équipement installé une fois que le panneau d'accès est déjà dans le mur. Signaler la disposition prévue du mobilier et des accessoires pendant la phase de coordination permet d'éviter cela.

5. La qualité de l'installation affecte la maintenance à long terme

Même un panneau bien placé peut créer des problèmes s’il n’est pas installé avec soin :

• Un panneau qui n'est pas d'équerre ou qui n'est pas correctement scellé au niveau du cadre peut nuire aux performances d'étanchéité au feu, à l'acoustique ou à l'air de l'assemblage dans lequel il est installé - ce qui est le plus important pour les murs et plafonds coupe-feu.
• L'orientation des charnières et la direction d'ouverture de la porte doivent avoir un sens par rapport à la façon dont l'espace est utilisé, afin que la porte ouverte ne bloque pas une passerelle ou n'interfère pas avec l'équipement.
• Une installation affleurante et correctement bridée évite les petits espaces et les bords inégaux qui ont tendance à attirer des dommages au fil du temps.

6. Les décisions de placement se prolongent dans la phase de maintien

Un bon placement s'avère payant une fois la construction terminée :

• Étiquetage et numérotation. Les panneaux liés à un système d'étiquetage (dessins correspondants ou journal de gestion des installations) permettent au personnel de maintenance de trouver rapidement le bon point d'accès au lieu d'ouvrir plusieurs panneaux pour localiser une vanne ou une boîte de jonction.
• Documentation telle que construite. La conservation d'un enregistrement précis de l'emplacement des panneaux – idéalement lié aux MEP tels que construits – permet de gagner du temps lors de chaque appel de service futur, en particulier dans les bâtiments où l'équipe d'installation d'origine a disparu depuis longtemps.
• Inspection courante. Les charnières, les loquets et les joints valent la peine d'être vérifiés périodiquement, car le matériel fréquemment utilisé dans les panneaux à fort trafic s'use plus rapidement que le matériel derrière les panneaux rarement ouverts.

7. Erreurs de placement courantes à éviter

• Spécifier une taille de panneau basée sur ce qui semble proportionnel sur le mur, plutôt que sur ce dont l'équipement derrière lui a réellement besoin
• Finaliser l'emplacement des panneaux avant de confirmer le routage des conduits, des tuyaux ou des conduits, ce qui conduit à des panneaux qui manquent leur cible
• Laisser la coordination des panneaux jusqu'à ce que les finitions soient déjà planifiées, ce qui pousse les équipes vers des compromis plutôt que vers le bon emplacement
• Négliger la disposition prévue du mobilier, du mobilier ou des équipements qui finit par bloquer un panneau techniquement bien placé

Obtenir le bon placement et la bonne sélection de produits en même temps

Le placement et la sélection des panneaux sont plus faciles à réaliser ensemble que séparément. Un projet comportant plusieurs ouvertures non standard – un serpentin surdimensionné, un groupe de vannes étrange, une chasse mécanique étroite – nécessite souvent des panneaux de tailles qui ne correspondent pas à un catalogue standard, c'est là que travailler avec un fabricant capable de produire des dimensions personnalisées précises devient utile plutôt que facultatif.

Zhejiang Shunshi Intelligent Technology Co., Ltd. fabrique des panneaux d'accès et du matériel de construction associé depuis 2005 à partir de son usine certifiée ISO 9001 à Zhejiang, en Chine, fournissant des panneaux d'accès en acier, en aluminium et en plastique – y compris des options sur mesure et OEM/ODM – à des distributeurs et des entrepreneurs dans 91 pays. Pour les projets où les tailles standard ne correspondent pas à ce qui est réellement accessible, contacter Shunshi pour répondre aux exigences de dimensionnement et de placement avant que les murs ne se ferment.
