Un panneau d'accès pour cloisons sèches est une porte amovible ou à charnière installée à ras d'un mur ou d'un plafond en plaques de plâtre, offrant une ouverture utilisable pour atteindre les arrêts de plomberie, les boîtes de jonction électriques, les registres de CVC ou les composants structurels sans couper à chaque fois les cloisons sèches finies. Choisir le bon type de panneau et l'installer correctement du premier coup permet d'économiser des heures de travail de réparation et d'éviter des dommages coûteux aux cloisons sèches lors de chaque appel de service futur.
Selon les estimations de l'industrie, un produit mal placé ou de mauvaise taille panneau d'accès ajoute en moyenne 2 à 4 heures de travail de réparation par visite de service. Ce guide couvre toutes les principales catégories de panneaux, les règles critiques de dimensionnement et d'encadrement, ainsi qu'une procédure d'installation complète afin que les entrepreneurs et les bricoleurs puissent bien faire les choses une fois.
Comprendre quel type de panneau correspond à votre projet est la décision la plus importante. Un mauvais choix entraîne des espaces, des cliquetis, des défaillances de code ou des panneaux qui ne peuvent tout simplement pas être ouverts dans des espaces restreints.
Ce sont les panneaux résidentiels les plus courants. Un cadre en métal ou en plastique avec une bride en perles de cloison sèche est placé dans une ouverture brute encadrée, et la porte elle-même accepte une incrustation de cloison sèche afin que le panneau se fonde parfaitement dans le mur environnant. Les tailles typiques vont de 6 × 6 pouces à 24 × 24 pouces. Ils conviennent mieux aux murs et plafonds peints après l’installation, produisant une finition presque invisible.
Les panneaux affleurants ont une porte solide en métal ou en plastique qui repose exactement au niveau de la surface du mur. Un loquet à tournevis quart de tour maintient la porte fermée. Ceux-ci sont courants dans les bâtiments commerciaux, les buanderies et les espaces mécaniques où une finition invisible est moins importante qu'une entrée rapide et accessible par un outil. Les tailles commerciales standard incluent 12×12, 14×14 et 16×16 pouces , bien que des tailles personnalisées soient largement disponibles.
Exigé par le code chaque fois qu'une ouverture d'accès pénètre dans un mur ou un plafond coupe-feu, par exemple, un mur de couloir classé 1 heure ou 2 heures dans un bâtiment multifamilial ou une structure commerciale. Ces panneaux portent une liste UL (telle que UL 10B ou UL 10C) et utilisent généralement une construction en acier de calibre 20 ou plus avec des joints intumescents. L'utilisation d'un panneau non classé dans un assemblage résistant au feu constitue une violation du code qui peut entraîner l'échec des inspections et une exposition à la responsabilité.
Utilisé dans les murs extérieurs, les trappes de grenier et les plafonds de vide sanitaire où la performance thermique est importante. Un noyau isolé (généralement du polyisocyanurate rigide ou de la mousse EPS) est collé au panneau de porte. Les panneaux isolés de qualité atteignent des valeurs R comprises entre R-10 et R-20 , contribuant ainsi à maintenir l’intégrité de l’enveloppe du bâtiment. Recherchez des panneaux avec un joint d’étanchéité continu autour du périmètre pour empêcher l’infiltration d’air.
Conçu pour les finitions en plâtre plaqué ou en couche de finition plutôt que pour les cloisons sèches collées. Le cadre est doté d'un pied de retour plus large qui fait office de chape en plâtre. Après le plâtrage, seule une fine ligne révèle le périmètre du panneau. C'est le bon choix pour les projets de rénovation historiques qui utilisent des systèmes de plâtre humide.
Dans certaines applications, notamment au-dessus de plafonds suspendus ou dans des châssis mécaniques, un panneau entièrement amovible sans charnière est préférable. Ces panneaux se clipsent ou s'ajustent par friction dans un cadre et peuvent être entièrement soulevés, permettant ainsi le passage de gros équipements ou de tuyaux à travers l'ouverture. Ils sont courants dans la construction industrielle et hôtelière.
Pour les panneaux situés dans des zones accessibles au public contenant des panneaux électriques, des coupures de gaz ou des commandes sensibles, un cylindre de serrure à clé ou un moraillon à cadenas est intégré à la porte. La plupart des codes du bâtiment exigent des panneaux de verrouillage pour les boîtiers électriques accessibles au public. Les options de serrure à cylindre incluent des noyaux interchangeables à clé standard ou Best/Falcon pour les systèmes à clé principale.
La taille approximative correcte de l’ouverture et l’encadrement solide ne sont pas négociables. Un panneau placé dans un cadre sous-dimensionné ou non carré ne se fermera jamais à plat ou ne se scellera jamais correctement.
L'ouverture d'accès doit être suffisamment grande pour que le bras d'une personne – ou idéalement le haut du corps d'une personne – puisse atteindre le composant réparable le plus profond. En règle pratique :
Vérifiez toujours les modifications apportées aux codes locaux, car certaines juridictions exigent des dimensions minimales plus grandes.
L'ouverture brute doit être encadrée de linteaux et de lisses doublés si elle se situe entre deux montants, ou de montants estropiés et de blocage si elle interrompt une seule travée de montants. L'ouverture brute doit être de ¼ à ½ pouce plus grande que la dimension d'ouverture brute indiquée pour le panneau. de chaque côté pour permettre le réglage du niveau et de l'aplomb. Utilisez un niveau et une équerre sur chaque élément de charpente : un cadre de panneau installé hors d'aplomb, même de 1/8 de pouce, se coincera à la fermeture.
Le cadre standard de 16 pouces au centre peut accueillir des panneaux jusqu'à 14 pouces de large sans cadre supplémentaire. Pour un cadrage centré de 24 pouces, des panneaux jusqu'à 22 pouces de largeur s'intègrent dans une seule baie. Tout panneau plus large qu'une seule baie nécessite des éléments de charpente doublés de chaque côté. pour maintenir l’intégrité structurelle des murs.
Rassembler tout avant de commencer évite les déplacements en cours de travail à la quincaillerie et permet au travail de progresser efficacement.
| Catégorie | Article | Remarques |
|---|---|---|
| Outils de coupe | Scie sauteuse oscillante multi-outils ou pour cloisons sèches | L'outil oscillant donne des coupes plus nettes près du cadre. |
| Mesurer | Ruban à mesurer, équerre d'encadrement, niveau | Niveau de 4 pieds pour les panneaux muraux ; niveau torpille pour plafond |
| Fixation | Vis pour cloisons sèches (1-5/8" pour cloisons sèches ½"), perceuse/visseuse | Utilisez des vis à filetage fin pour la charpente métallique |
| Finition | Composé à joints, ruban à mailles, cornière | Pour les panneaux à brides à cordon uniquement |
| Sécurité | Sécurité glasses, dust mask (N95), gloves | Nécessaire lors de la coupe de gypse |
| Matériel de panneau | Panneau d'accès (type et taille corrects) | Vérifiez la liste UL si le mur est coupe-feu |

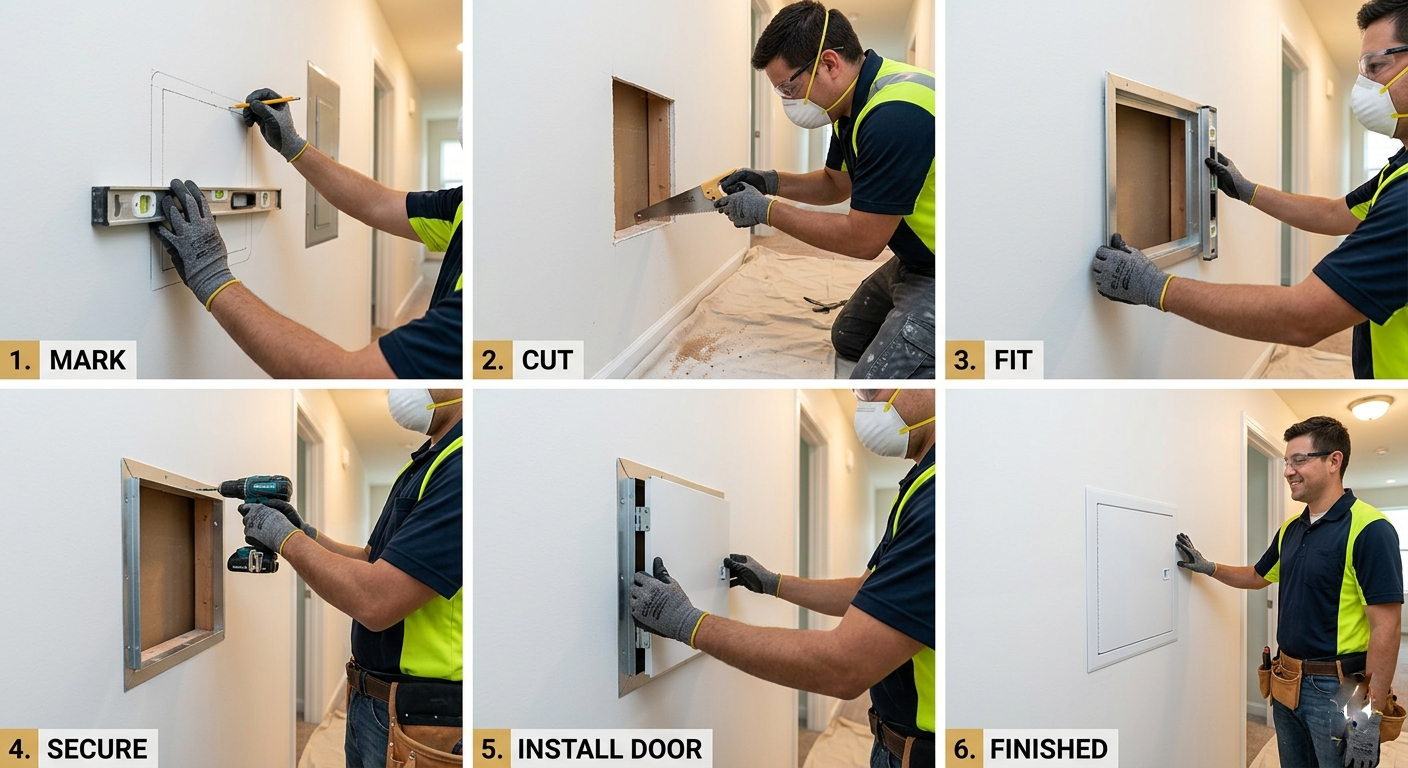

Suivez ces étapes dans l’ordre. Aller de l'avant, notamment en matière de mise en page et de cadrage, est la principale cause de panneaux mal alignés et d'appels de rappel.
Utilisez un détecteur de montants et un testeur de tension sans contact pour confirmer qu'aucun fil, tuyau ou conduit sous tension ne traverse la zone de coupe prévue. Marquez le centre du composant cible, puis tracez les dimensions approximatives de l'ouverture avec un crayon et une équerre d'encadrement. Vérifiez les mesures deux fois avant de couper. Couper des câbles sous tension ou des lignes d'alimentation en cuivre est dangereux et coûteux.
Si l'ouverture se situe dans une baie à montants existante, découpez d'abord la cloison sèche dans cette baie (vous la remplacerez par le panneau). Installez un blocage horizontal - généralement du bois 2 × 4 - en haut et en bas de l'ouverture prévue, cloué ou vissé entre les poteaux de flanc. Si le panneau s'étend sur plus d'une travée de montants, ajoutez un montant principal et un montant de coupe de chaque côté et installez des linteaux doublés en haut et en bas. Tous les éléments de charpente doivent affleurer la face des poteaux existants. le cadre du panneau repose donc à plat.
Marquez la cloison sèche le long de vos lignes de tracé avec un couteau utilitaire, puis coupez-la avec une scie sauteuse ou un outil oscillant. Gardez la lame serrée contre le cadre pour produire un bord propre et soutenu. Retirez le morceau coupé. Si le bord de la cloison sèche le long des côtés de l'ouverture n'est pas soutenu (pas de montant derrière), ajoutez un bloc d'appui de 2 × 4 pour donner au cadre du panneau quelque chose dans lequel se fixer.
Faites glisser le cadre du panneau dans l'ouverture. Pour les panneaux à brides en perles, la bride chevauchera la face de la cloison sèche de ¾ de pouce sur tous les côtés. Vérifiez le niveau et l’aplomb du cadre – ajustez les cales si nécessaire. Fixez le cadre à travers ses trous pré-percés dans le cadre à l'aide des vis fournies ou Vis pour cloisons sèches de 1-5/8 pouces à intervalles de 8 pouces maximum . Ne serrez pas trop les vis sur les cadres en plastique, car cela courberait le cadre et empêcherait la porte de se fermer à plat.
Appliquez une fine couche de composé à joints tout usage sur la bride du cordon, en insérant du ruban adhésif à chaque coin. Aplatissez le composé de 6 à 8 pouces au-delà du bord de la bride pour une transition invisible. Appliquez une deuxième couche une fois la première complètement sèche (généralement 24 heures). Poncez légèrement avec du grain 120 avant d'apprêter. Trois couches fines produisent toujours un résultat plus plat qu'une couche épaisse.
Apprêtez la zone finie des cloisons sèches et des brides avec un apprêt pour cloisons sèches PVA avant de peindre. Pour les panneaux avec une porte à insert en cloison sèche, coupez un morceau de cloison sèche de ½ pouce pour l'adapter à l'évidement du cadre de porte, fixez-le avec les clips ou l'adhésif fournis et finissez la face de l'insert pour qu'elle corresponde au mur. Accrochez la porte à ses charnières ou placez-la dans son cadre et testez le bon fonctionnement du loquet. La face de la porte doit se trouver à moins de 1/16 de pouce de la surface du mur environnant. - tout espace supplémentaire est visible et indique une erreur de cadrage ou d'installation.
L'installation d'un panneau d'accès coupe-feu implique des étapes supplémentaires au-delà de l'installation standard. Ne pas suivre exactement les instructions d’installation UL annule la liste et le classement au feu de l’ensemble du mur.
La plupart des juridictions suivent la section 716 de l'IBC pour les panneaux d'accès coupe-feu. Confirmez toujours auprès de l'autorité compétente (AHJ) avant d'installer dans un assemblage homologué.
| Erreur | Conséquence | Prévention |
|---|---|---|
| Ouverture grossière trop grande | Le cadre du panneau n’a aucun support ; fléchit et échoue | Mesurez les spécifications RO du panneau avec précision ; ajouter un blocage en cas de surcoupe |
| Cadre installé hors d’aplomb | La porte se coince ou présente des espaces d'un côté | Vérifiez le niveau/l'aplomb avant chaque vis ; caler au besoin |
| Utilisation d'un panneau non classé dans un mur coupe-feu | Violation du code ; échec de l'inspection | Identifiez la valeur nominale de l'assemblage mural avant de commander le panneau |
| Serrage excessif des vis du cadre en plastique | Arcs de cadre ; la porte ne ferme pas à plat | Serrez à la main jusqu'à ce qu'il soit bien ajusté ; pas de force d'enfoncement dans le plastique |
| Finition compound over moving parts | Charnière ou loquet peint fermé | Masquer l'espace de la porte avec du ruban adhésif pour peintre pendant la finition |
| Blocage inadéquat des panneaux de plafond | Le panneau s'affaisse ; les attaches se retirent de la cloison sèche | Les quatre côtés de l'ouverture du plafond doivent reposer sur la charpente |
Les deux matériaux fonctionnent bien dans la bonne application. La décision dépend des exigences de charge, d’environnement et de qualité de finition.
Les cadres en acier constituent la norme professionnelle pour les applications commerciales, coupe-feu et à fort trafic. L'acier laminé à froid de calibre 16 résiste aux impacts accidentels sans se plier. Les finitions galvanisées ou thermolaquées résistent à la corrosion dans les environnements humides comme derrière les murs de douche ou dans les salles mécaniques. Les cadres métalliques acceptent également les ancrages pour cloisons sèches de manière plus fiable si le désalignement de la charpente nécessite un point d'ancrage.
Les panneaux en plastique ABS sont plus légers, moins chers et ne rouillent pas, ce qui les rend adaptés aux applications résidentielles à forte humidité comme les salles de bains et les buanderies. Ils ne conviennent pas aux assemblages coupe-feu ou aux plafonds de plus de 12 × 12 pouces en raison d’une moindre rigidité structurelle. Les cadres en plastique sont plus faciles à installer par une seule personne car ils pèsent nettement moins que les panneaux en acier équivalents.
Les installations au plafond suivent les mêmes étapes de base que les panneaux muraux, mais présentent des défis uniques : la gravité joue contre vous et le panneau doit supporter son propre poids de manière fiable pendant des décennies.
Un panneau d'accès pour cloisons sèches correctement installé nécessite un entretien minimal, mais une vérification annuelle rapide évite que de petits problèmes ne se transforment en problèmes coûteux.
| Demande | Type de panneau recommandé | Spécification clé |
|---|---|---|
| Plomberie de salle de bain résidentielle | Incrustation de cloison sèche à brides en perles ou panneau affleurant en ABS | Minimum 12×12" ; cadre résistant à l'humidité |
| Boîte de jonction électrique (résidentiel) | Bride à billes ou panneau affleurant | Minimum 14×14" ; Conforme à NEC 314.29 |
| Mur de couloir coupe-feu (commercial) | Panneau en acier coupe-feu homologué UL | Correspondre à la cote horaire de l’assemblage du mur ; Calibre 20 min. |
| Mur extérieur / trappe de grenier | Panneau d'accès ou trappe isolé | R-10 minimum ; joint d'étanchéité continu |
| Zone d'utilité publique | Panneau en acier verrouillable | Cylindre de clé ou loquet de cadenas ; Calibre 16 min. |
| Mur de plâtre plaqué | Panneau d'arrêt en plâtre (boue) | Cadre à larges brides ; compatible avec le système de plâtre |
| Salle mécanique industrielle | Panneau amovible avec cadre à clip | Capacité de suppression totale ; acier épais |
